1、技术原理

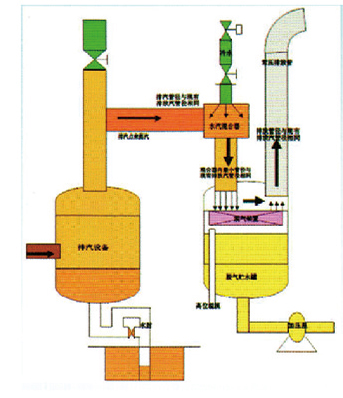

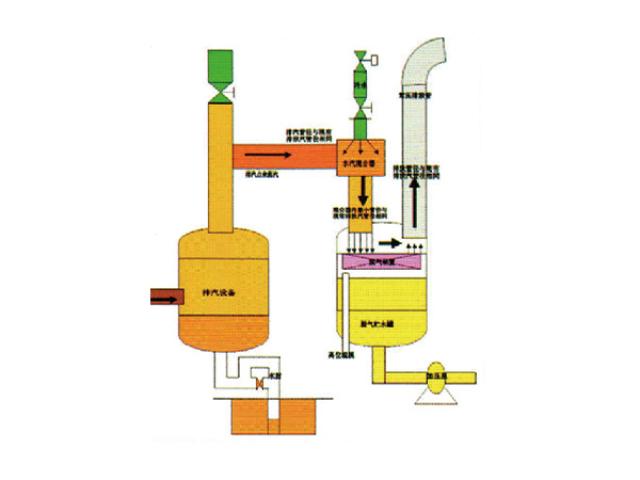

采用凝泵出来的凝结水或化学除盐水在汽水混合器内与除氧器、定排扩容器、疏水扩容器排放的无压乏汽进行换热混合成均匀的气-水混合物，进入脱气贮水罐。在脱气贮水罐中通过除气设备，将需要分离出的氧气和其它不凝结气体与水分离后自动排出，热水经加压后送至温度相近的低加出口或除氧器热水管道中。实现乏汽热能与凝结水的全部回收。回收装置技术原理见右图。

2、装置组成

整套乏汽回收装置由四个单元组成：汽水混合系统、脱气贮水系统、安全保障系统和自动系统。

3、装置特点

回收效率高，实现热量与凝结水全回收。
 特别的结构设计，保障该装置在任何情况下都不会影响原有的生产系统运行。
 采用不锈钢材质，确保系统除盐水水质合格。
 操作简单，方便，无需人员值守和调整。
 安装方便、维修量小；检修时留下接头，运行时可安装。

4、应用范围

有除氧器、定连排系统的火电厂、热电厂、工业锅炉、余热锅炉等场合。

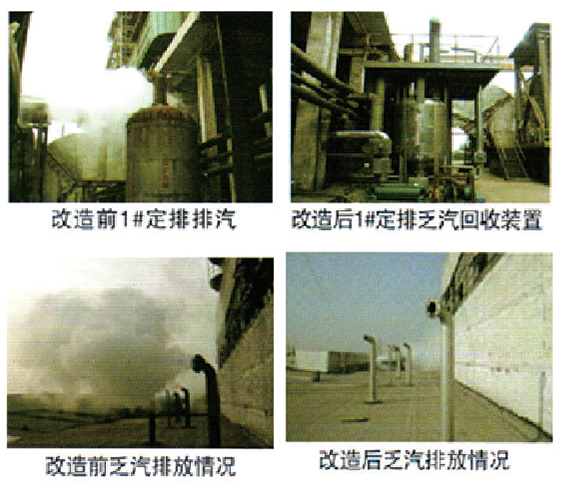

5、工程案例

南京钢铁联合有限公司电厂
采用我公司乏汽热能回收技术，对3台220t/h锅炉定排扩容器及除氧器乏汽进行回收，年可回收热量57237GJ,回收水量21300吨，年节能折合1950吨标准煤，年节能效益约200万元。

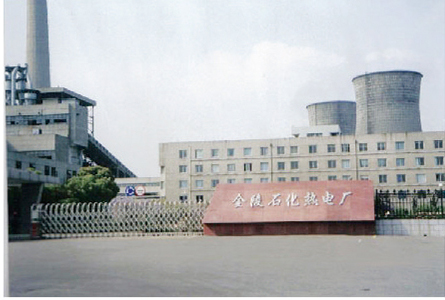

金陵石化热电有限公司
6台220t/h锅炉，乏汽排放量约9.0t/h，进行乏汽热能回收改造后，年经济效益约453万元。
